LG 250A

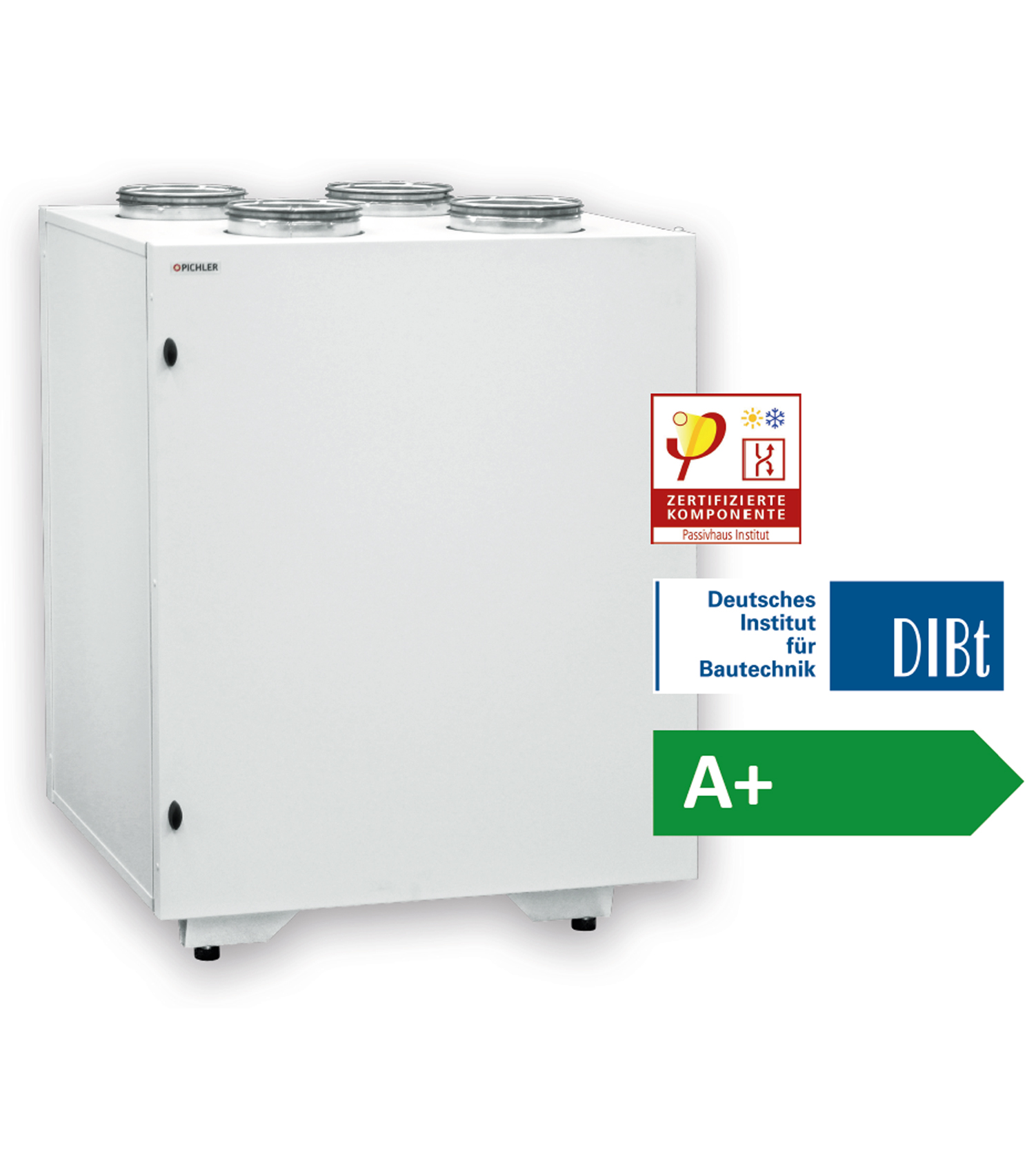

Vetracia jednotka s rekuperáciou tepla LG 250 A od renomovaného rakúskeho výrobcu Pichler je certifikovaná Inštitútom Passive House (PHI) pre pasívne domy.

Jednotka LG 250 A sa skladá z kompaktnej tepelne izolovanej skrine, bez tepelných mostov, z pozinkovaného oceľového plechu s vonkajším krytom v bielej farbe RAL 9010.

Jednotka LG 250 A je vybavená vysoko účinným systémom spätného získavania tepla s rekuperačným protiprúdovým výmenníkom vyrobeným z recyklovateľného plastu s automatickým 100 % bypassom, s úspornými radiálnymi ventilátormi technológie DC (technologicky pokročilé EC motory), s automatickým riadením konštantného prietoku objemu.

Použitie

Vetraciu jednotku LG 250 A je možné použiť na riadené vetranie s rekuperáciou tepla a odvetrávanie rodinných domov, bytov, väčších celkov, kancelárií a podobných zariadení. Rozsah použitia sa zvyčajne pohybuje u obytných plôch v rozsahu 80 m2 až 200 m2 u pasívnych alebo nízkoenergetických stavieb, s možným nastavením až do 250 m3/h. Nárazové vetranie (maximálny výkon jednotky) – 300m3/hod.

Filtrácia

Jednotka je už v štandarde osadená kvalitným kazetovým filtrom triedy F7 na sanie čerstvého vzduchu z exteriéru a filtrom triedy G4 pre odvádzaný vzduch. Veľká filtračná plocha zaistí dlhú životnosť.

Voliteľne možno osadiť jednotku filtračnou kazetou triedy F9 na filtráciu sadzí, tabakového dymu.

F9 – je to najlepšie, čo je možné pre filtráciu jemných častíc do jednotky dať. Pozri triedy vzduchových filtrov.

Zimná prevádzka

Pre zimnú prevádzku je rekuperačná jednotka Pichler LG 250 A osadená moderným nízkoteplotným, článkovým predohrevom s výkonom. V prípade použitia zemného výmenníka (soľanka) je možné dodať jednotku bez elektrického predohrevu.

Voliteľne je možné jednotku doplniť elektrickým či teplovodným dohrevom.

Jednotka je certifikovaná pre -15 °C.

Zvlhčovanie

Voliteľne – áno

  • Entalpický výmenník pre spätný zisk vlhkosti.
  • Zvlhčovač Pichler pre 100 % hygienické zvlhčovanie.
  • Parametre
    Schéma jednotky LG250A, ľavá
    Schéma jednotky LG250A, pravá

    Pripojenie potrubia

    Ľavé a pravé vyhotovenie jednotky. Dvere je možné namontovať na ľavej alebo pravej strane.
    Sanie/výfuk/PRÍVOD/ODVOD: každý ø 160 mm s dvojitým tesnením ráfika.

    Varianty vyhotovenia

    Kompaktná vetracia jednotka LG 250 A systému Pichler je dodávaná vo viacerých variantoch:

    • Pravé alebo ľavé vyhotovenie v závislosti od pozície prívodu.
    • Vyhotovenie so vstavaným PTC elektrickým predohrevom alebo bez neho.

    Výmena filtra

    • Kazetový filter triedy F7 na sanie
    • Kazetový filter triedy G4 na odvode

    1
  • Technická špecifikácia

    Technické údaje LG 250 A

    Technické údaje merané na Univerzite techniky a architektúry v Luzerne, Centrum pre Integral Building.

    VETRACIE ZARIADENIE
    Rozmery: (Š x V x H) 672 x 870 x 610 mm
    Tepelne izolovaný kryt z pozinkovaného plechu. Oceľový plech, s povlakom RAL 9010 – biela
    Pripojenie vzduchovodov: 4x ø 160 mm
    Pripojenie odvodu kondenzátu: ø 15 mm spodné pripojenie
    Elektrické pripojenie: 230 V/50 Hz/16 A
    Ochrana: IP 20
    Povolená teplota vzduchu okolo jednotky: +5 °C až +40 °C
    Hmotnosť bez príslušenstva: cca 65 kg

    VENTILÁTORY
    (Továrenské nastavenia)
    Množstvo vzduchu:
    Stupeň I: 80 m³/h
    Stupeň II: 160 m³/h
    Stupeň III: 250 m³/h
    Elektrický výkon pri externom tlaku 50 Pa/100 Pa:
    Stupeň I: 24/33 W
    Stupeň II: 37/50 W
    Stupeň III: 70/91 W
    Nastaviteľné množstvo vzduchu: 80 až 250 m³/h
    Spotreba energie pri Standby režime: 1,9 W
    Vyobrazené krivky sú platné pre vykonanie so vzduchovým filtrom F7 na vetve sanie a filtrom G4 na vetve odvodu. Taktiež vo verzii bez PTC predohrevu.

    Krivky externej tlakovej straty – množstvo vzduchu
    Táto charakteristika vymedzuje prípustnú tlakovú stratu potrubia (pext.).

    CELKOVÝ PRÍKON
    Celkový elektrický príkon zahŕňa spotrebu dvoch ventilátorov tak na nasávanie, ako aj na odvode, a tiež spotrebu riadiacej jednotky.

    1
  • Ovládanie

    OVLÁDACIA JEDNOTKA mini

    Ovládač MINI, slúžiaci na spúšťanie vzduchotechnickej jednotky, sa jednoducho ovláda, umožňuje nastavenie rýchlosti ventilátorov, zmenu letného a zimného režimu, nastavenie základného objemového prietoku vzduchu a pod. Ďalej zobrazuje prevádzku jednotky, výmenu filtrov a akékoľvek chyby v zariadení.

    OVLÁDACIA JEDNOTKA TOUCH

    Používanie ovládacej jednotky TOUCH prostredníctvom dotykového displeja je jednoduché a intuitívne, s jednoduchým nastavením a zobrazením nameraných hodnôt. Jednotka obsahuje integrovaný snímač teploty, ktorý možno v prípade potreby nastaviť ako snímač izbovej teploty.

    Výhody ovládania:

    • Jednoduché zobrazenie aktuálnych prevádzkových parametrov
    • Jednotlivo nastaviteľné prietoky vzduchu
    • Programy na základe dennej doby a dňa v týždni (iba v prípade ovládacej jednotky TOUCH)
    • Ovládanie izbovej teploty podľa snímača izbovej teploty (len v prípade ovládacej jednotky TOUCH)



    • Príslušenstvo

      Riadenie na základe požiadaviek na kvalitu vzduchu

      • Snímače CO2 a vlhkosti pomáhajú riadiť vetranie na základe požiadaviek na kvalitu vzduchu.
      • Ventilačná jednotka automaticky zvýši alebo zníži objem vzduchu v závislosti od kvality vzduchu v miestnosti.
      • Snímače sú navrhnuté pre montáž do stien a na povrch.
      • Nadradená regulácia.
      • Jednotku je možné pripojiť k externému riadiacemu systému pomocou protokolu MODBUS.

      Regulácia podľa požiadaviek pomocou snímača CO2 a/alebo vlhkosti pracuje len v automatickom režime a musí byť aktivovaná pomocou softvéru.
      Priradenie úrovní vetrania, hodnoty ppm a vlhkosti možno zmeniť pomocou počítačového softvéru.

      Možno použiť nasledujúce kombinácie snímačov:

      • Max. 2x snímače CO2
      • Max. 2x snímače RH%
      • 1x snímač CO2 a 1x snímač RH%

      Entalpický výmenník tepla

      Výmenník tepla s protiprúdovým prenosom vlhkosti a so selektívnou polymérovou ​​membránou na spätné získavanie tepla a vlhkosti.

      Výhody tepelného výmenníka:

      • Entalpické výmenníky tepla zaisťujú optimálny komfort vnútri vašich štyroch stien.
      • Počas normálnej prevádzky je zabránené vytváraniu kondenzátu v čo najväčšej možnej miere. Na rozdiel od štandardného výmenníka tepla sa entalpický výmenník tepla pri nízkych teplotách zastaví.
      • Entalpický výmenník tepla zabraňuje vysušeniu stien v zime.
      • Žiadne pohyblivé časti/upevňovacie prvky. To znamená:
      • – Náklady môžu byť nízke.
      • – Jednoduchá inštalácia a údržba jednotky.

      Batériový ohrievač teplej vody, 3-cestný motorizovaný merací ventil, cirkulačné čerpadlo

      Akumulátor na ohrev teplej vody na ohrev prívodného vzduchu, na inštaláciu potrubia Ø 160 mm, s príslušenstvom.


      Vnútorný elektrický predohrev PTC

      Protimrazová ochrana protiprúdového výmenníka tepla.

      Namontovaný v ráme mriežky. Voliteľná interná verzia.

      Výkon: 2x 500 W

      Kontinuálne riadenie a nastavenie integrovanej predhrievacej batérie.

      Pre energeticky účinnú ochranu pred mrazom v súlade s platnými predpismi PHI.

      Externý elektrický predohrev PTC

      Na ohrev prívodného vzduchu, na inštaláciu potrubia, ø 160 mm.

      Vykurovací prvok PTC je namontovaný v ráme mriežky.

      Výkon: 600 W



      Externý snímač teploty vzduchu

      Termistorový senzor NTC s kovovým puzdrom.


      KOMPLETNÝ PROGRAM PRE VZDUCHOVÉ DISTRIBUČNÉ SYSTÉMY

      Ponúkame kompletný program vzduchových rozvodov, ako je Komflex (guľatý alebo oválny). Podrobnosti o našom programe na distribúciu vzduchu nájdete v príslušnej technickej dokumentácii.


      Zvlhčovač LBE 250 systému Pichler

      • Stála a optimálna vlhkosť vnútorného vzduchu a izbová teplota v celom obytnom priestore.
      • Aktívne zvlhčovanie vnútorného vzduchu.
      • Vďaka prirodzenej evaporácii nedochádza k nadmernému zvlhčeniu vzduchu.
      • Kompaktné automatické vyhotovenie.
      • Jednoduché ovládanie.
      • Hygienická a bezpečná prevádzka, preukázaná hygienickým posudkom.
      • Inštalácia do centrálneho systému vetrania, možno navrhnúť aj dodatočne.
      • Nízke náklady na údržbu.

      Zvlhčovače

      Zatočte so suchým vzduchom.

      Tlmiče

      Tlmiče
